逆变电焊机的工作原理

逆变电焊机是一种新型的焊接电源。其原理是将工频(50Hz)交流电,经输入整流和滤波变成直流,再通过大功率开关元件(IGBT)逆变成20kHz的中频交流电,再经变压器降至适合于焊接的几十伏电压,再经输出整流和滤波变成直流焊接电流。

其变换顺序可表示为:工频交流→(输入整流)→直流→(逆变)→中频交流→(输出整流)→直流,即为:AC→DC→AC→DC。


焊机工作原理图

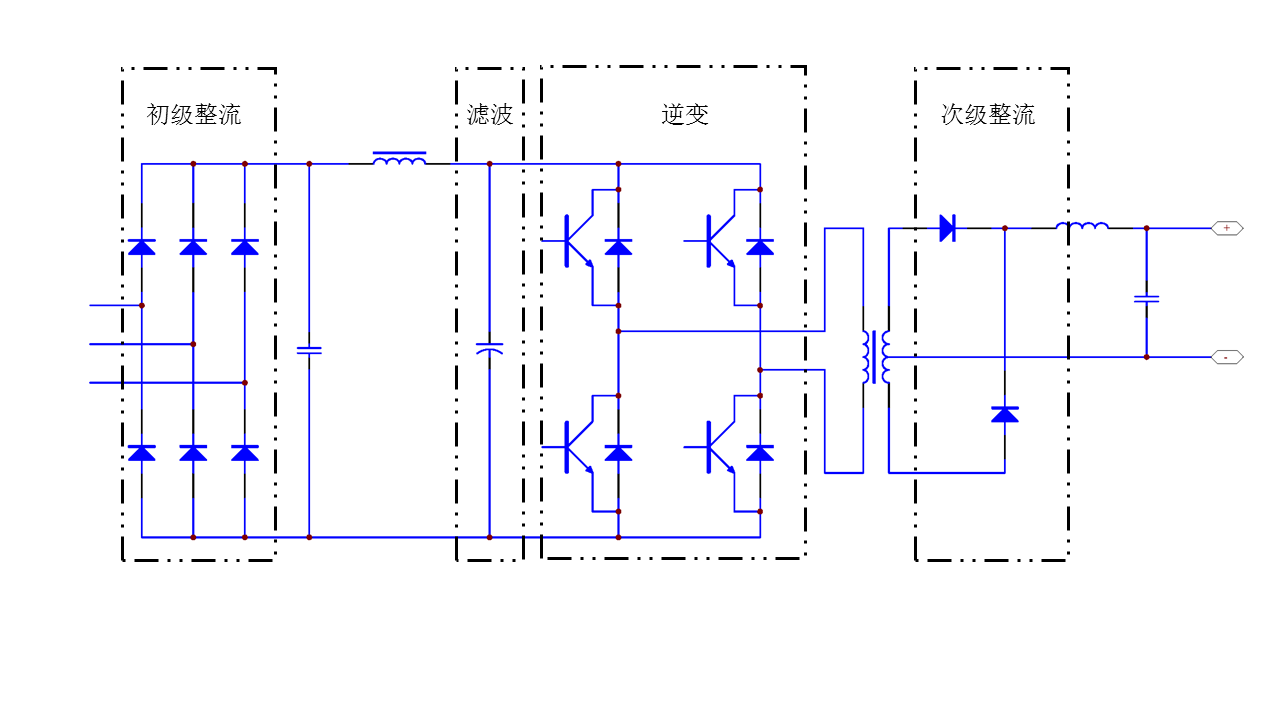

焊机电路拓扑图

达新产品在逆变电焊机的应用

达新可提供在电焊机的应用中所需的全系列的大功率元器件:包括用于焊机输入整流的三相整流模块,用于焊机逆变部分的IGBT单管和模块,用于焊机输出整流的快恢复二极管单管和模块。针对焊机IGBT的硬开关和软开关两种控制模式,达新提供针对这两种开关控制专门优化的芯片及模块,特别是达新针对硬开关应用的IGBT芯片及模块具有可靠性好,开关损耗低,抗过流过压能力强的优点。就国内而言,目前焊机中应用的IGBT控制主要还是以硬开关为主。有些所谓的软开关控制方式,由于客户驱动电路的偏差或者成本的控制,原本设计软开关技术却变成了半软半硬的开关焊机,此类焊机更适合使用硬开关的IGBT模块。


达新电焊机应用的对应产品

针对输入整流的三相整流模块、逆变部分的IGBT单管和模块、输出整流的快恢复二极管单管和模块,达新推荐对应相关产品如下表所示:


逆变部分IGBT

全桥开关焊机


半桥硬开关焊机



次级整流FRD



三相整流桥
