中压变频器的应用

中压变频器一般指电压为660V~690V、1140V的变频器。目前，中压变频器应用于城市供水、油田的潜油电泵、注水泵、磕头机，煤矿中的主井风机、皮带机、掘煤机（防爆）等领域。

高压变频器的应用：

高压变频器（指电压大于1140V）作为高压电机节能和调速装置被广泛应用于冶金、电力、供水、石油、化工、煤炭等高耗能行业。在节能减排和低碳背景下，近几年我国高压变频器市场一直保持着较高的增长率。 高压变频器产品电压等级包括3kV、6kV和10kV产品，在冶金、化工、电力、市政供水和采矿等行业广泛应用于的泵类负载，可拖动风机、水泵、压缩机等各类负载，占整个用电设备能耗的40%左右。高压电动机利用高压变频器可以实现无级调速，既可满足生产工艺过程对电动机调速控制的要求，又可大幅度的节约能源，降低生产成本。

中高压变频器拓扑图

拓扑1：整流 + 三相三电平方案（主要用于中压变频器）

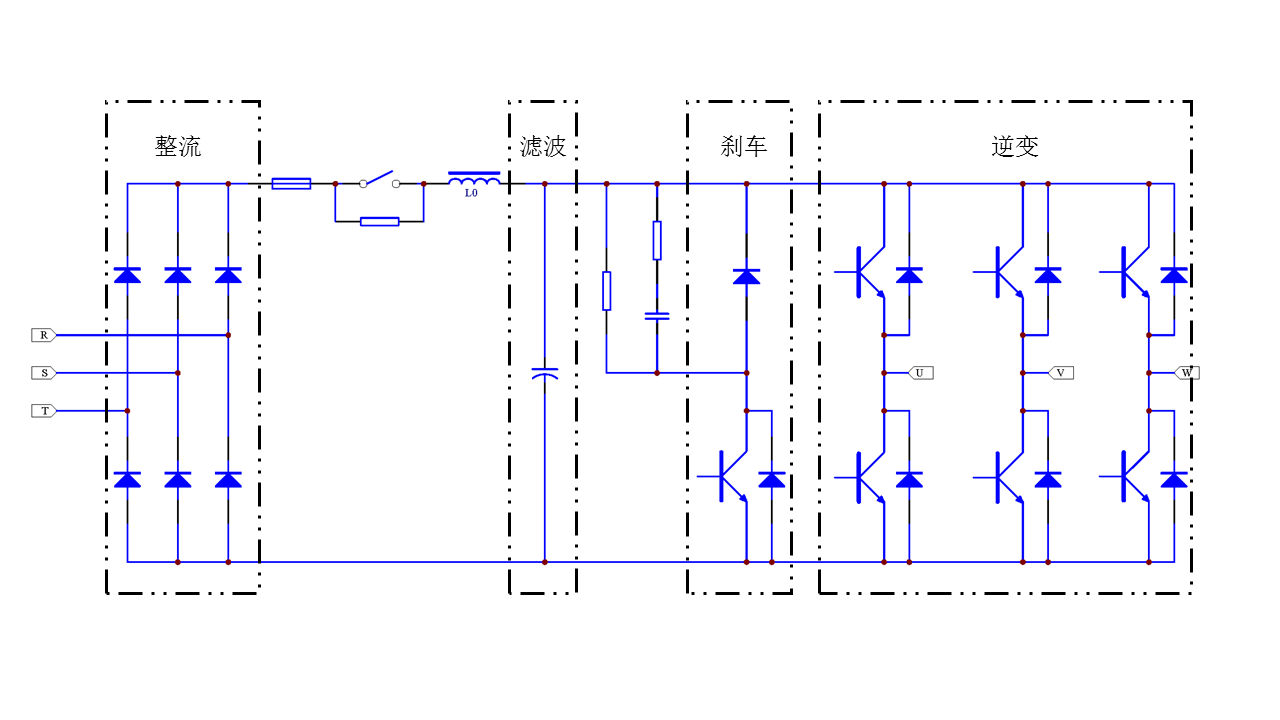

拓扑2：整流 + 三相桥方案

拓扑3：整流 + H桥方案

达新中高压变频器应用的对应产品

针对逆变部分的IGBT单管和模块。
